Analyse du risque d’inondation | St. Joan de Vilatorrada
Mission: Lever topographique d’une portion de 1km de la rivière de Sant Joan de Vilatorrada, au niveau de son passage par la commune, pour l’élaboration d’une analyse de risque d’inondation du secteur.
Situation Géographique : Sant Joan de Vilatorrada (Bages) – Espagne.
Méthodologie: Mesure et positionnement avec GPS de 5 stations, suivi par une densification du canevas de base, puis à l’aide d’une station totale, mesure de 35 stations par la formation d’un cheminement polygonal fermé. Conformité du lever par l’émission des 806 points.
Éléments représentés: Bases et cimes des talus et murs qui donnent forme à la rivière, structures qui la traversent, limites des édifications contigües à la rivière, dimensions et diamètres des raccords d’évacuations des eaux.
Documents remis: Fichier CAD en 3d et 2d et fichiers de profils générés

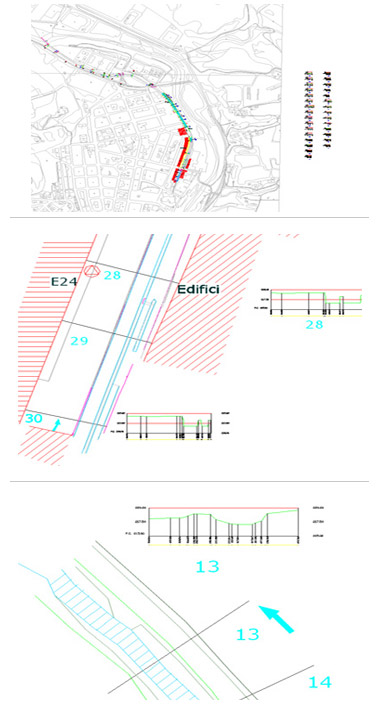

Images: Plan général / Plant de détails avec profils.
