Analyse du risque d’inondation | Tossa de Mar
Mission: Lever topographique des 4 derniers kilomètres de la rivière de Tossa de Mar, mesurant une surface de 50.000 m2, qui s’ajoute aux topographies 1/1000 et 1/5000 déjà existantes, générant un travail de 200Ha, pour l’élaboration d’une analyse de risque d’inondation du secteur.
Situation Géographique : Tossa de Mar (La Selva) – Espagne.
Méthodologie: Mesure et positionnement avec GPS de 15 stations suivi par une densification du canevas de base, puis à l’aide d’une station totale, mesure de 35 stations par la formation d’un cheminement polygonal fermé. Conformité du lever par l’émission des 15399 points. Surface approximative de 6Ha.
Éléments représentés: Limites supérieures et inférieures des talus qui forment la rivière, limites des édifications, structures qui traversent la rivière, dimensions et diamètre des raccords d’évacuation des eaux, trottoirs, plaques d’égout, poteaux, mobilier urbain, éléments de jardinerie, signalisation routière (verticale et horizontale).
Documents remis: Fichier CAD en 3d et 2d.

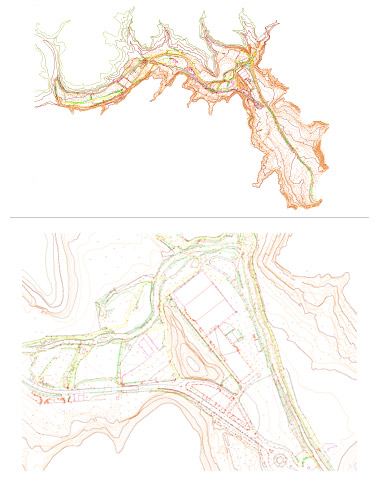

Images: Plan général / Plan de détails
