Batiments et façades | Sabadell
Mission: Lever topographique de 5 structures en béton de bâtiments d’entre 6 et 9 étages, pour l’étude de l’installation d’une façade ventilée.
Situation Géographique : Calle Budapest, Sabadell – Espagne.
Méthodologie: À l’aide d’une station totale, création d’un cheminement polygonal fermé sur chaque étage du bâtiment. Pose de 48 stations depuis lesquelles s’émettent les 8782 points qui conforment le lever.
Éléments représentés: Périmètre des différents planchers et balcons, dimensions inférieures des balcons et positions des précadres métalliques de différentes ouvertures, déjà installés.
Documents remis: Fichier CAD en 3d et 2d par étage.

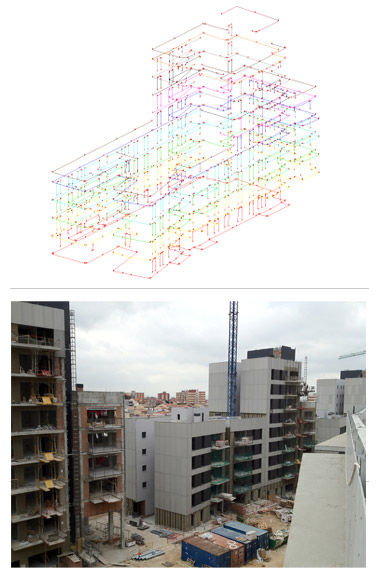

Images: Vue 3d d’un des bâtiments / images du bâtiment précédent.
