Lever topographique | Sta. Coloma
Mission: Lever topographique de détails, d’une surface de 4.500 m2, pour la rédaction d’un projet d’amélioration urbaine.
Situation Géographique: Santa Coloma de Farners, Calles Doctor Trueta y Calau. Espagne.
Méthodologie: Lever topographique réalisé à l’aide d’une Station Totale, implantation de 6 stations depuis lesquelles s’émettent les 1356 points qui conforment le lever.
Éléments représentés: Limites des édifications, trottoirs, plaques d’égout, poteaux, mobilier urbain, éléments de jardinerie, signalisation routière, hauteurs des accès, piétonniers ou routiers, des différentes parcelles.
Documents remis: Fichier CAD en 3d et 2d, profils au niveau du trottoir des édifications et de leurs accès.

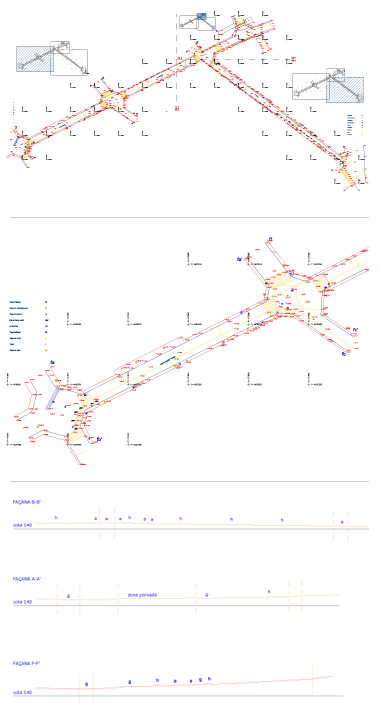

Images:Planta General / Planta de detall / exemple de perfils generats.
