Replanteo y control de obra | Túnel
Trabajo y Motivo: Replanteo y control de la medición de una obra de construcción del nuevo canal, de aportación de agua, de una central eléctrica. Canal con una longitud de 2400ml, de los cuales 1100 ya están ejecutados, por lo que hablamos de una obra de creación de un canal de 1300ml de los cuales 550 transcurren por 3 túneles que se tienen que perforar.
Replanteo de los ejes y niveles de avance de la perforación de los diferentes túneles. Replanteo del nivel del nuevo canal que tiene una pendiente de 5/10000.
Localización: El Pont de Bar (Alt Urgell).
Metodología: Colocación con GPS de 8 estaciones y posterior densificación con Estación Total, creando poligonales cerradas dentro de los túneles en construcción.
Elementos representados: Alturas de la nave existente, aberturas existentes a la zona de nueva construcción, servicios, taludes y alturas de los diferentes accesos a la zona.
Entrega: Archivos CAD en 3d y 2d.

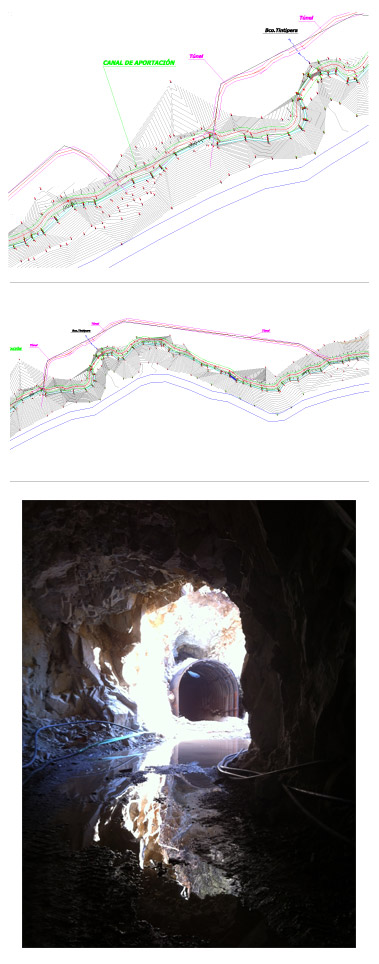

Imágenes: Planta de detalle/ Planta de detalle / Imagen del encuentro de dos de los túneles.
