Estudio de inundabilidat | St. Joan de Vilatorrada
Trabajo y Motivo: Levantamiento topográfico de un tramo de 1km de la riera de Sant Joan de Vilatorrada a su paso por el núcleo urbano de la población, para posterior elaboración de un estudio de inundabilidad del sector.
Localización: Sant Joan de Vilatorrada (Bages)
Metodología: Con GPS se colocan 5 estaciones, posteriormente densificadas, hasta 35 estaciones, mediante creación de poligonales cerradas con Estación Total y finalmente se radian los 806 puntos que conforman el levantamiento.
Elementos representados: Pies y cabeza de los taludes y muros que dan forma a la riera, las estructuras que la cruzan, límites de las edificaciones contiguas a la riera y cota y diámetro de los tubos que en ella desaguan.
Entrega: Archivos CAD en 3d y 2d y archivo de perfiles generados.

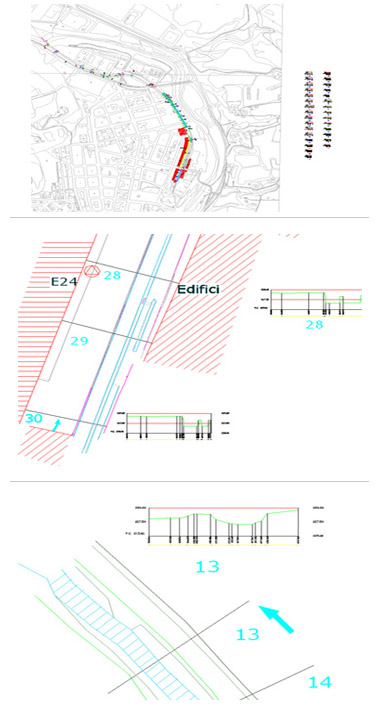

Imágenes: Planta general / Planta de detalle con perfiles / Planta de detalle con perfiles.
