Estudio de inundabilidat | Rubí
Trabajo y Motivo: Levantamiento topográfico de 5km de la riera de Rubí, a su paso por el término municipal, para posterior elaboración de un estudio de inundabilidad del sector.
Localización: Rubí (Vallès Occidental)
Metodología: Con GPS se miden puntos y se colocan 30 estaciones, y con Estación Total se radian los 2500 puntos que conforman el levantamiento. Éste ha sido realizado a base de secciones transversales, cada 100m, de la riera, secciones aguas arriba y aguas abajo, de los diferentes puentes que la cruzan y secciones longitudinales de los saltos existentes.
Elementos representados: Pies y cabeza de los taludes y muros que dan forma a la riera y las estructuras que la cruzan.
Entrega: Archivos CAD en 3d y 2d y archivo de perfiles generados.

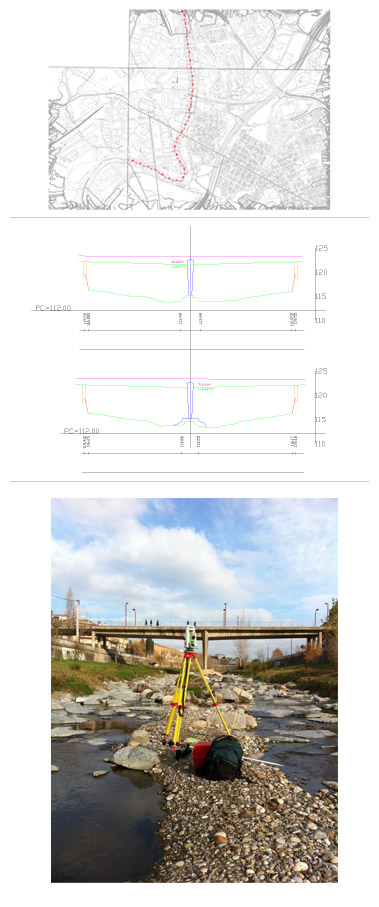

Imágenes: Planta distribución secciones / Perfil de uno de los puentes que cruzan la riera / Imagen del puente anterior
