Edificios y fachadas | Lloret de Mar
Trabajo y Motivo: Levantamiento topográfico de la estructura de hormigón que forma la fachada del edificio del nuevo Casino de Lloret de Mar, para estudio de distribución de los diferentes elementos de soporte de la estructura de la luminaria que se quiere colocar.
Localización: Lloret de Mar (La Selva)
Metodología: Con Estación Total creando una poligonal cerrada perimetral y posterior radiación de los 428 puntos que conforman el levantamiento.
Replanteo soportes de la estructura de la luminaria.
Elementos representados: Hormigón existente.
Entrega: Archivos CAD en 3d.

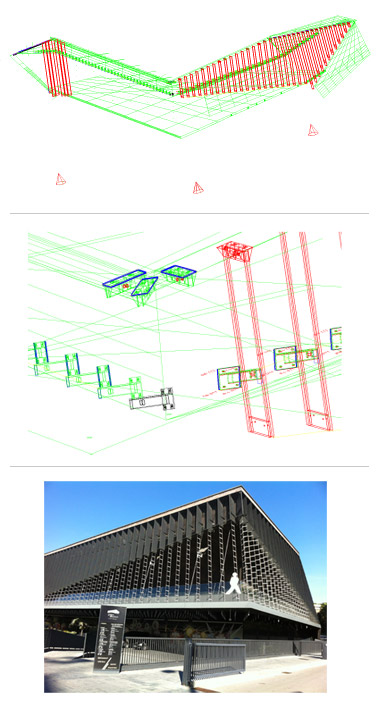

Imágenes: Cad de los elementos de soporte / Cad de los elementos de soporte / Vista final de la obra.
