Edificios y fachadas | Sabadell
Trabajo y Motivo: Levantamiento topográfico de 5 estructuras de hormigón de edificios de entre 6 y 9 plantas, para estudio de encaje y modulación de la fachada ventilada que se iba a instalar.
Localización: Calle Budapest, Sabadell (Vallès Occidental).
Metodología: Con Estación Total creando una poligonal cerrada en cada uno de los diferentes edificios, colocando un total de 48 estaciones des de las cuales radiar los 8782 puntos que conforman el levantamiento.
Elementos representados: Perímetro de los diferentes forjados y balcones, cotas inferiores de los balcones y situación de los premarcos del aluminio, de las diferentes aberturas, ya instalados.
Entrega: Archivos CAD en 3d, 2d por plantas.

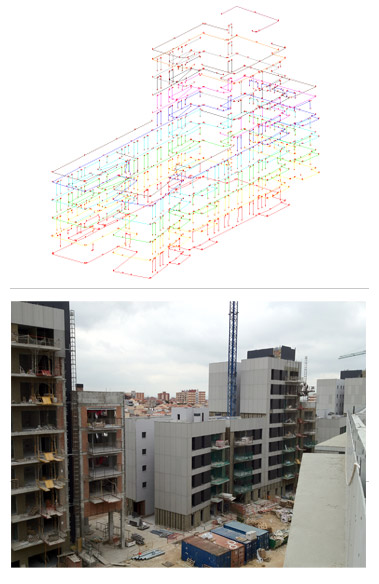

Imágenes: Vista 3d de uno de los edificios / Imagen del edificio anterior.
