Edificios y fachadas | Barcelona
Trabajo y Motivo: Levantamiento topográfico interior de las diferentes plantas de un edificio, para posterior redacción de un proyecto de rehabilitación del mismo.Posterior replanteo de la nueva distribución interior.
Localización: Calle Portal de L’Àngel de Barcelona (Barcelonès)
Metodología: Con Estación Total creando una poligonal cerrada en cada una de las diferentes plantas del edificio, y finalmente radiación de los 600 puntos que conforman el levantamiento.
Elementos representados: Escaleras, patios de luz, puertas y distribuciones interiores.
Entrega: Archivos CAD en 3d, 2d por plantas.

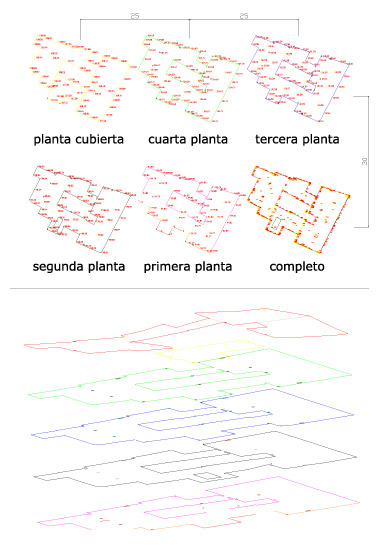

Imágenes: Distribución de las diferentes plantas / Vista 3d de las diferentes plantas superpuestas.
