Cubicajes | Girona
Trabajo y Motivo: Levantamiento topográfico del estado actual de una excavación y posterior cubicaje de las tierras excavadas.
Localización: Girona (Gironès)
Metodología: Con Estación Total desde una sola estación y posterior radiación de los 125 puntos que conforman el levantamiento.
Elementos representados: pies y cabeza de taludes existentes.
Entrega: Archivo CAD en 3d (terreno original y modificado), perfiles generados para cubicar.

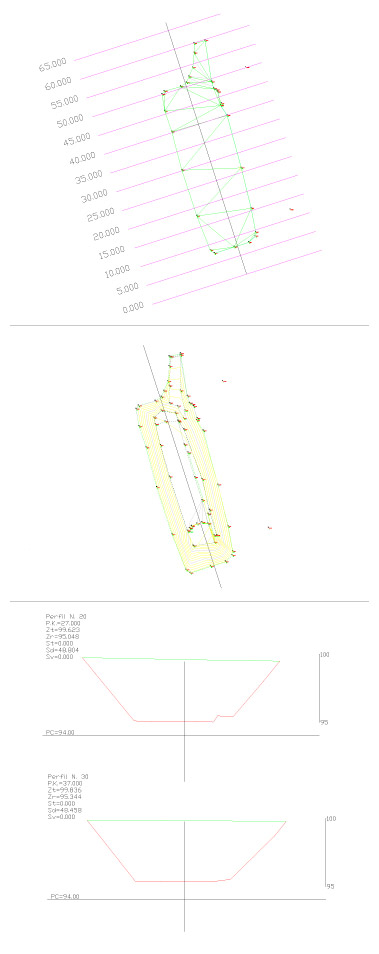

Imágenes: Triangulación terreno original / Curvado terreno excavado / Perfiles de cálculo.
