Cubicajes | Pallerols
Trabajo y Motivo: Levantamiento topográfico del estado actual de un campo y posterior creación de una nueva plataforma con pendiente constante y de un colector de aguas hasta balsa de nueva creación.Replanteo y cubicaje de los diferentes movimientos de tierra a realizar.
Localización: Sant Feliu de Pallerols (Garrotxa)
Metodología: Con Estación Total creando dos estaciones y posterior radiación de los 425 puntos que conforman el levantamiento. Replanteo soportes de la estructura de la luminaria.
Elementos representados: pies y cabeza de taludes existentes, puntos de nivel del campo.
Entrega: Archivo CAD en 3d (terreno original y modificado), perfiles generados para cubicar.

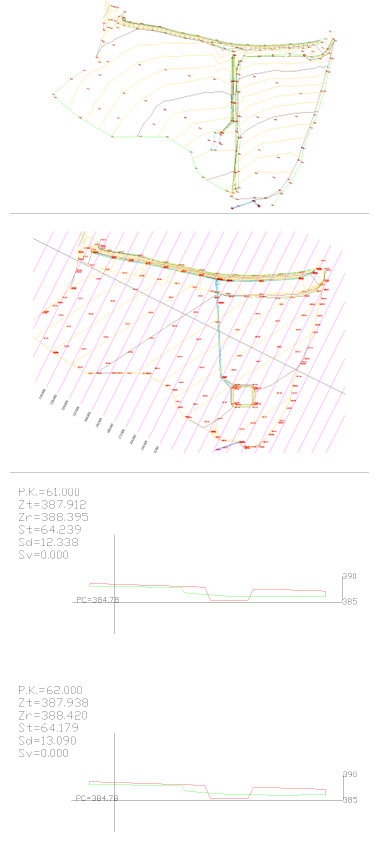

Imágenes: Terreno original / Terreno proyectado / Perfiles de cálculo.
