Batimetrías | Resclosa d'Espona
Trabajo y Motivo: Levantamiento topográfico de la presa de Espona situada en el curso del rio Ter. Este trabajo forma parte de uno de mayor magnitud que recoge levantamientos de las diferentes presas o “saltos” existentes hasta 20km aguas debajo de la presa de Espona.
Localización: Sant Joan de les Abadesses (Ripollès)
Metodología: colocación con GPS de dos bases y posterior densificación hasta 5, con Estación Total, desde las cuales y mediante escandallo para las zonas de agua, se radian los 500 puntos que conforman el levantamiento.
Elementos representados: Paredes de la presa, pies y cabeza de taludes existentes, zonas peatonales de acceso a las instalaciones, edificios y profundidad de las aguas.
Entrega: Archivos CAD en 3d y 2d, y archivo con los perfiles longitudinales y transversales generados.

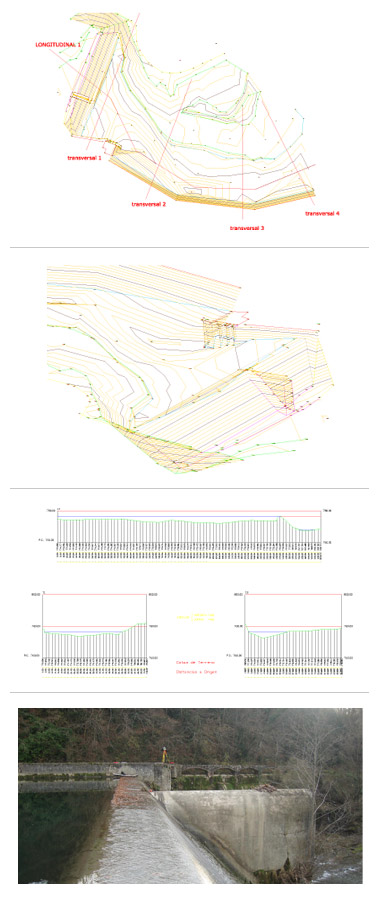

Imágenes: Planta general / Vista tridimensional / Perfiles generados / Imagen de la presa.
