Batimetrías | Port esportiu
Trabajo y Motivo: Levantamiento batimétrico para redacción de un proyecto de construcción de un nuevo dique para un puerto deportivo.
Metodología: Mediante embarcación RIO600, equipada con un GPS en RTK, conectado a una sonda ECHOTRAC CVM y al transductor OTSBB200/24-4/20. La velocidad del sonido en el agua se mide con el DIGIBAR PRO. Se recogen un total de 150000 puntos que una vez trabajados en despacho y analizando las diferentes pasadas realizadas, quedan en 86000 que dan forma a la topografía de la zona.
Entrega: Archivos CAD en 3d y 2d.

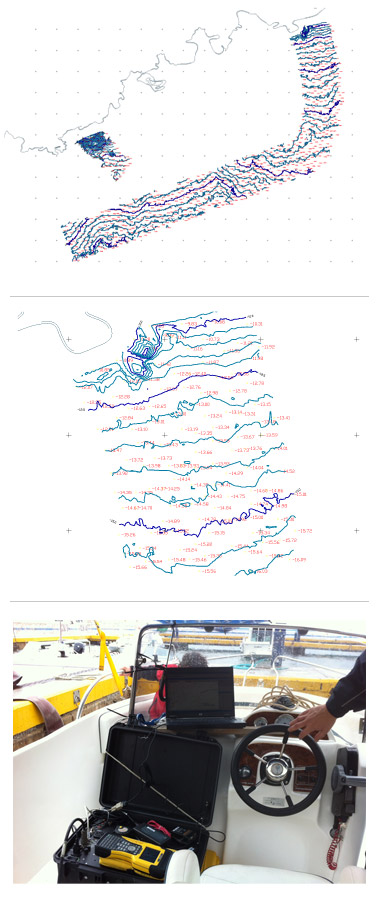

Imágenes: Planta general / Planta de detalle / Imagen de la sonda en la embarcación.
